SPI'dan Ethernet/TCP/IP Dönüştürücü

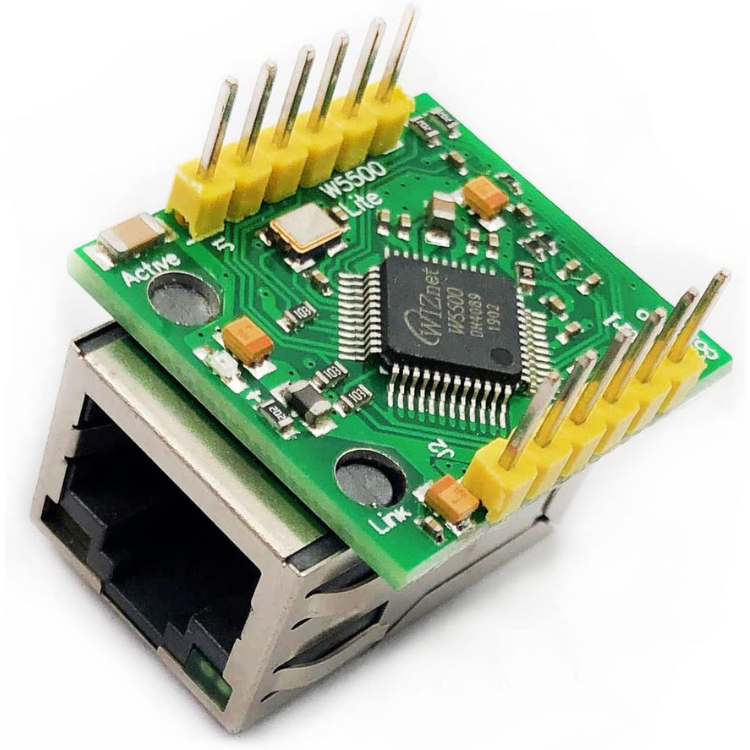

USR-ES1 W5500 modülü, düşük güç tüketimi ve küçük boyutları ile dikkat çeken bir Ethernet dönüştürücü kartıdır. Bu modül, SPI (Serial Peripheral Interface) arayüzü kullanarak mikrodenetleyicilerin Ethernet ağına bağlanmasını sağlar. 10/100 Mbps Ethernet bağlantı hızlarını destekler ve 32 Kbyte'lık bellek tamponu ile veri iletimini optimize eder. TCP, UDP, ICMP, IPv4 gibi yaygın ağ protokollerini destekler, bu da onu gömülü sistemlerde ve internet tabanlı projelerde kullanmak için ideal bir çözüm haline getirir. SPI arayüzü sayesinde hızlı veri iletimi sağlar, ayrıca 3.3V güç ile çalışır ve TTL seviyesinde kontrol sağlar.

Güç Besleme: 3.3V, 200mA'ye kadar akım gereksinimi.

Kontrol Arayüzü: 3.3V TTL SPI arayüzü.

PCB Boyutları: 23 x 25 mm.

Mekanik Boyutlar: 28.5 x 23 x 24 mm.

Desteklenen Protokoller: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE.

Dahili Bellek: 32 Kbyte tampon bellek (alıcı ve verici).

Ethernet PHY: 10BaseT/100BaseTX Ethernet fiziksel katmanı (PHY).

LED Göstergeler: Ağ bağlantısı, ağ hızı, tam/yarım duplex bağlantı durumu.

SPI Arayüz Hızı: 80 MHz'e kadar.

Kullanım Alanları: Gömülü sistemler, ağ tabanlı projeler, IoT cihazları.

PCB: 23 x 25 mm

Mekanik Boyutlar: 28.5 x 23 x 24 mm

8'e kadar eş zamanlı soket desteği.

Gömülü uygulamalarda kullanım için ultra küçük boyutlar.

Yüksek hızlı SPI arayüzü ile hızlı veri iletimi.

Otomatik müzakere desteği (10/100Mbps, yarım/çift yönlü).

TCP/IP protokol yığını entegre edilmiş donanım.

1 Adet USR-ES1 W5500 modülü.
